Loading...

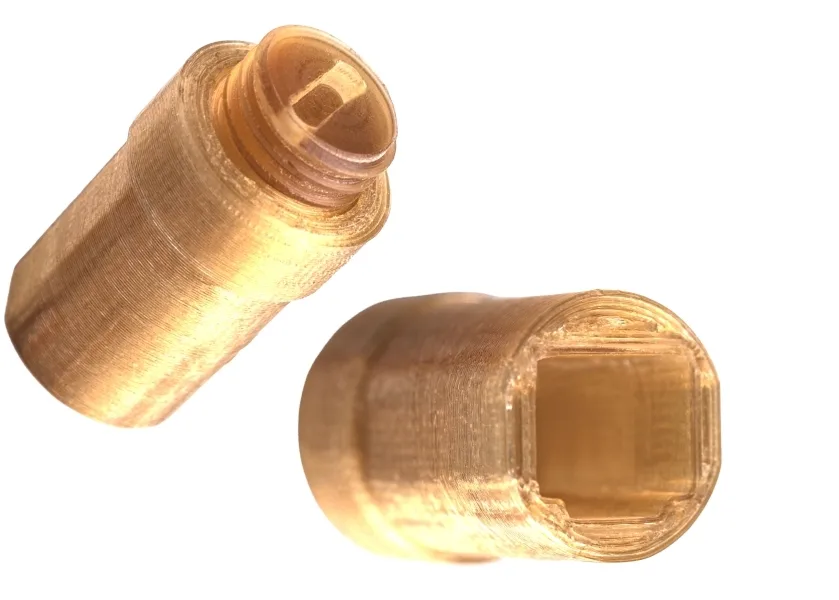

Корпус штепсельного разъема из MIKAPEI натуральный. Механическая обработка
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Прочность при растяжении (Qpm) | 50 мм/мин | 120 | МПа | ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Удлинение при растяжении (Epm) | 50 мм/мин | 14 | % | ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Удлинение при разрыве (Epp) | 50 мм/мин | 15 | % | ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Прочность при изгибе (QfM) | 2 мм/мин | 145 | МПа | ГОСТ 4648-2014 (ISO 178:2010). Пролет 64мм |
| Модуль упругости при изгибе (Ef) | 2 мм/мин | 2 580 | МПа | ГОСТ 4648-2014 (ISO 178:2010). Пролет 64мм |
| Прочность при сжатии (Qx) | 5 мм/мин, (1/2/5%) | 34/61/126 | МПа | ГОСТ 4651-2014 (ISO 604:2002), Образец 10х10х50 |
| Модуль упругости при сжатии (Eс) | 5 мм/мин | 2 440 | МПа | ГОСТ 4651-2014 (ISO 604:2002), Образец 10х10х50 |
| Твердость по Шору D | 93 | - | ГОСТ 24621-2015 (ISO 868:2003) | |
| Ударная вязкость Шарпи | 7,5кДж | без разрушения | кДж/м2 | ГОСТ 4647-2015, (DIN EN ISO 179-1eU) |
| Ударная вязкость по Шарпи (с надрезом) | 7,5кДж | 14 | кДж/м2 | ГОСТ 4647-2015 (DIN EN ISO 179-1eA) |
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Температура тепловой деформации | HDT/A | 201 | оС | ГОСТ 34371-2017 ((ISO 75-1:2013) |
| Температура стеклования | Tg | 216 | оС | ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Температура плавления | Tm | н.о. | оС | ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Рабочая температура | 170 | оС | * | |
| Кратковременная температура | 200 | оС | * | |
| Отрицательная рабочая температура | -50 | оС | * | |
| Коэффициент линейного теплового расширения КЛТР (CLTE) | 23-60°C, прод.
23-100°C, прод. 100-150°C, прод. | 5 5 6 | 10 -5 К -1 | *ГОСТ 32618.2-2014 (ISO 11359-2:1999) |
| Теплопроводность | 0,21 | Вт/(К*м) | *ГОСТ Р 57943-2017 (ISO 22007-4:2008) |
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Удельное объемное сопротивление | 1015 | Ω*см | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) | |
| Удельное поверхностное сопротивление | 1015 | Ω | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) | |
| Электрическая прочность | 0,8 мм, в масле 1,6 мм, в масле 1,6 мм, на воздухе 1,6 мм, в масле 3,2 мм, в масле 3,2 мм, в масле | 33 25 32,7 28 16 19,7 | кВ/мм | *IEC 60243-1 *IEC 60243-1 *ASTM D149 *ASTM D149 *IEC 60243-1 *ASTM D149 |
| Относительная диэлектрическая проницаемость | 1 МГц 50/60 МГц 100 Гц 1 кГц | 2,90 2,90 3,15 3,15 | - | *IEC 60250 *IEC 60250 *ASTM D150 *ASTM D150 |
| Тангенс угла диэлектрических потерь | 1 МГц 50/60 МГц 100 Гц 1 кГц | 0,0006 0,0005 0,0015 0,0012 | - | *IEC 60251 *IEC 60251 *ASTM D150 *ASTM D150 |
| Сравнительный индекс отслеживания | - М | 150 100 | В | *IEC 60112 |
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Плотность | 1,27 | г/см3 | |
| Наполнитель | отсутствует | % | |
| Метод производства | экструзия | ||
| Цвет | темный янтарный прозрасный | ||
| Стандарт | ТУ 22.21.10-002-76938884-2023 ТУ 22.21.30-001-76938884-2023 | стержни листы | |
| Водопоглощение | 0,05/0,10 | % | *DIN EN ISO 62, Ø ~50мм, h=13мм, 24ч/96ч (25°C) |
| Коэффициент трения | μ | *ASTM D 3702 | |
| Стойкость к горячей воде | + | - | *- |
| Стойкость к атмосферным воздействиям | - | - | *- |
| Воспламеняемость (горючесть) | V0 | - | *DIN IEC 60695-11-10 |
